氣動執行器與電動執行器——哪種最適合您的應用？一般來說，氣動球閥和電動球閥的作用相同:控制介質的流量。

這兩種類型的驅動都有其優缺點，因此確保為您的預期應用選擇正確的驅動非常重要。下面我們解釋一下基本情況。

首先，關于球閥的說明

如果你不熟悉球閥的工作原理，這很簡單。球閥是一種四分之一圈的閥門，它使用一個鉆有孔的球來控制介質的流動。該孔被稱為端口或孔口，當打開時，它與閥體對齊，以允許流動。球包含在主體內，并使用連接到輸出軸的桿，在這種情況下，輸出軸是氣動或電動執行器的輸出軸。從關閉位置開始，逆時針旋轉90°打開，順時針旋轉90°關閉。

什么是氣動執行器？

氣動執行器依靠壓縮空氣或氣體作為主要動力源。這些致動器不需要電機，但當與通常被稱為先導閥的集成電磁閥配對時，電力是必要的。

也可以利用供氣口實現遠程控制。電磁(先導)閥接收電信號，使其線圈通電，并允許空氣流入或流出氣動執行器，隨后打開/關閉球閥。

有兩種類型的氣動執行器可供選擇:雙動式和彈簧復位式。兩者都采用齒條齒輪設計，這是眾所周知的可靠性和耐用性。

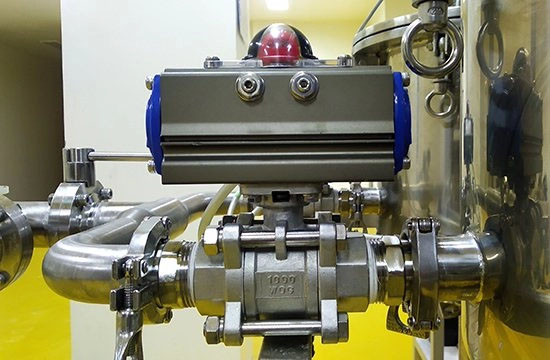

• 雙作用氣動球閥

雙作用使用空氣在兩個方向上移動內部活塞(齒條),使致動器小齒輪旋轉90°。小齒輪連接到球閥閥桿上，當它旋轉時，打開或關閉球閥。雙作用執行機構將在斷電時返回正常位置，并可配置為常開或常閉。如果失去氣源，雙作用執行器將保持在當前位置。

• 彈簧復位氣動球閥

彈簧復位利用空氣使內部活塞向一個方向移動，彈簧向另一個方向移動。這些致動器通常以空氣開啟、彈簧關閉操作的方式供應，但也可以以空氣關閉、彈簧開啟的方式供應。機械彈簧易受彈簧疲勞的影響，這使得雙作用彈簧成為高循環應用的更好選擇。在電源故障或空氣供應中斷的情況下，彈簧復位致動器將無法到達正常位置。

• 帶故障保護的雙動式

行業首款帶故障保護的雙作用氣動執行器。這結合了雙作用執行機構的耐用性和通常只有彈簧復位型號才提供的故障保護。致動器在雙作用配置下運行，直到失去動力或氣壓，彈簧自動嚙合，使閥門返回正常位置。

 這兩種類型的驅動都有其優缺點，因此確保為您的預期應用選擇正確的驅動非常重要。下面我們解釋一下基本情況。

什么是電動執行器？

電動執行器(有時稱為電動或旋轉球閥)由電機和齒輪系驅動。這些是球閥自動化最受歡迎的選擇。如果沒有氣源為氣動裝置提供動力，就使用電動執行器。

最常見的電機提供120交流、24直流和12直流電壓。當提供電壓時，電機與齒輪系嚙合，產生循環球閥所需的扭矩。

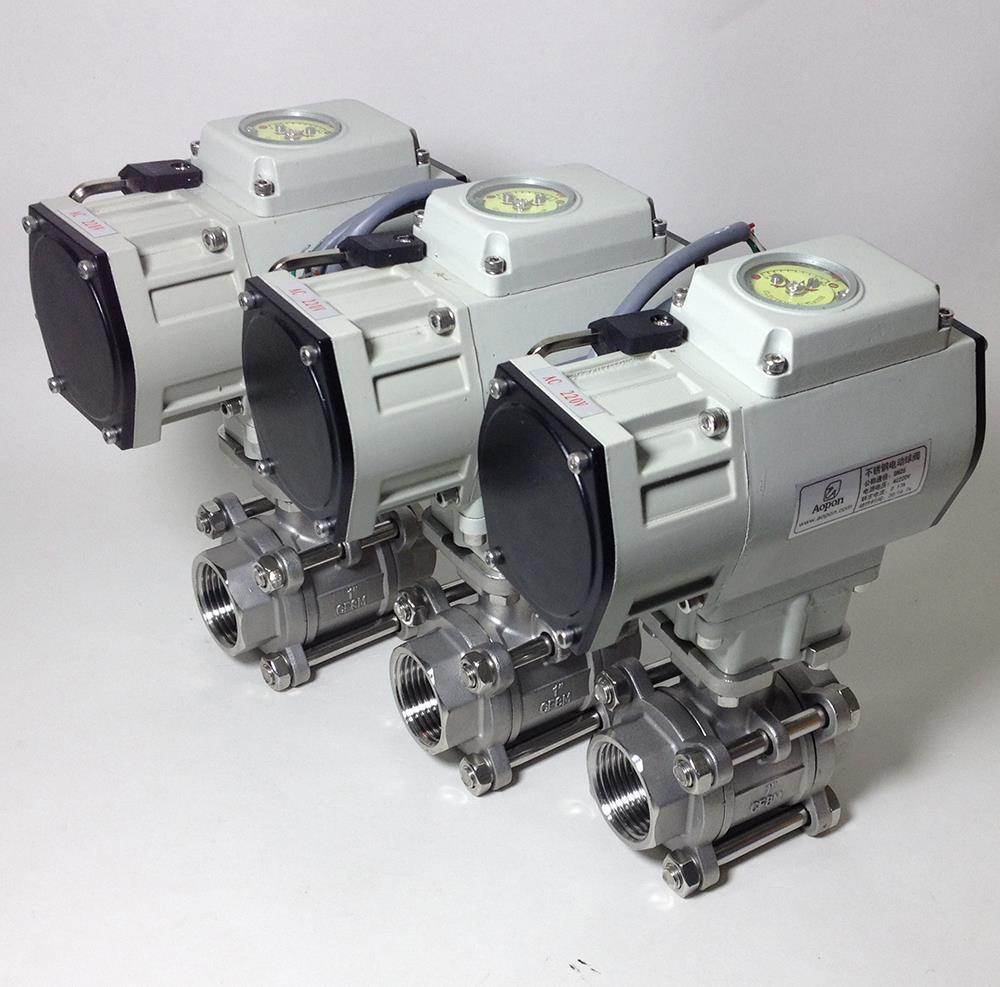

電動球閥這個扭矩使連接到球閥閥桿的軸旋轉。外部SPDT(單刀雙擲)開關或裝置與電動球閥一起使用，以控制開啟或關閉位置。

從球閥處于關閉位置開始，給內部執行機構端子板上的“端子2”通電，執行機構軸旋轉90 °,此時內部凸輪開關關閉電機。球閥現在處于打開位置。使用外部SPDT開關，然后將電源施加到“端子3”，使致動器軸旋轉90 °,此時另一個內部凸輪開關關閉電機。球閥現在處于關閉位置。這個循環過程大約需要6秒鐘。電動執行機構還具有一個折疊式手動超控手柄，使閥門能夠在斷電的情況下運行。

區別:電動與氣動執行器

• 電源

電動和氣動執行機構的最大區別是它們運行的驅動力。

氣動執行器需要60到125磅/平方英寸的氣源。電磁(先導)閥由交流或DC電壓控制。

當沒有空氣供應時，使用電動執行器。

• 組件大小

與電動執行器相比，雙作用氣動執行器的尺寸要小70%。

• 溫度

氣動致動器適用于各種環境溫度，額定工作溫度在-20°F至350°F之間。電動致動器在高溫應用中可能有過熱的風險，額定溫度通常在40°F至150°F之間。但是，溫度限制將根據產品和公司的產品評級指南而變化。

• 耐用性和壽命

當在規格范圍內使用時，高質量的齒輪齒條式氣動執行機構可以循環開關多達1，000，000 +/-次。電動執行器的周期為250，000 +/-但取決于應用。

• 彈簧復位

閥門執行機構的安全特性是彈簧復位或故障保護選項。在電源或信號故障的情況下，彈簧復位將閥門設置在由操作者決定的“安全”位置。

彈簧復位故障保護選項廣泛適用于氣動執行器。然而，這一特征不容易用電動致動器實現。

• 費用

氣動球閥的采購價格一般比電動球閥低。當在規格范圍內使用時，它們具有更長的使用壽命，并可能根據您的應用提供最佳的整體價值。
