在閥門領域，球閥以其緊湊、耐用的設計和可靠、快速的開/關控制而聞名。球閥利用中心鉆有孔（稱為端口）的球來控制介質的流動。球旋轉 90 度，使端口與閥體對齊，并允許介質流過閥門。要關閉閥門，將球旋轉 90 度回到關閉位置。所有球閥均依靠兩個閥座（通常由聚四氟乙烯 (PTFE) 制成）將球固定到位并形成緊密密封，以防止介質通過閥門泄漏。

浮動式和耳軸式是球閥設計的兩種基本類型。浮動球閥是工業管道系統中最常用的閥門類型。這些閥門的設計使得當閥座開始磨損時，流經閥門的介質產生的壓力將迫使球抵住下游閥座以保持緊密密封。

在耳軸球閥中，球通過軸承固定到位，防止其向下游浮動。彈簧加載的閥座機構可確保閥門在閥座不可避免地開始磨損時保持密封。

浮動球閥設計

在我們深入研究浮動球閥設計的細節之前，讓我們先定義一下球閥的關鍵部件：

• 閥體——裝有閥門機構的腔室。球閥通常由鋼、鐵、黃銅、青銅或 PVC 制成。
• 球 – 具有穿過中心的流路的旋轉球體，通過閥桿或軸連接到閥體
• 孔或端口 – 球中心空心
• 填料 – 安裝在閥桿周圍的柔性密封件，以防止介質從閥體中逸出
• 閥座 – 環形圓盤，在閥體和球體之間形成密封
• 閥桿 – 固定球并將其連接到外部操作桿或執行器的軸
• 執行器——設計用于旋轉閥桿的外部裝置。這可以是杠桿、齒輪、電動齒輪（電動執行器）或氣動/液壓執行器。

大多數球閥都是浮動式的。浮動球閥由杯形閥座支撐，在閥體和球之間形成緊密密封。球本身懸掛在它所調節的介質中，并通過杯狀底座保持在適當?shù)奈恢茫瓲畹鬃ǔＳ蔁崴苄运芰现瞥?。這些閥座在球和閥體之間形成緊密密封。

浮動球閥能夠提供雙向密封，這意味著球可以自由移動以阻止介質在任一方向流動。這種類型的閥門重量輕、經濟且用途廣泛，廣泛應用于石油、天然氣、水、蒸汽和石化產品等領域。

浮動球閥如何工作？

浮動球閥由連接在球頂部的軸或閥桿操作，可將球旋轉 90 度（四分之一圈）。當球旋轉時，端口被閥體壁覆蓋或露出，從而釋放或停止介質的流動。閥桿與球的連接足夠松，當球繞其軸旋轉時，水流的壓力將球推向下游閥座，形成緊密的密封。因此，在閥座發生一定程度的磨損后，浮動球閥在極低壓應用中可能無法有效密封。這是因為可能沒有足夠的介質壓力來迫使球抵靠下游閥座以形成緊密密封。然而，在大多數應用中，下游壓力足以在閥座開始磨損后很長時間內保持緊密密封。

什么是固定球閥？

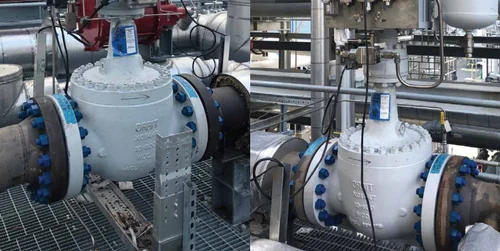

耳軸安裝球閥的工作原理與浮動球閥大致相同，但在這種情況下，球由與操作桿相對的第二個桿固定。第二個桿和軸承稱為耳軸。

與浮動球閥設計不同，耳軸球閥的閥桿牢固地固定在球上，這可以防止球在除其軸線上以外的任何位置移動。由于球不會在介質壓力的作用下向下游“浮動”，因此耳軸球閥可以同時在兩側保持適當?shù)拿芊狻＿@對于多端口閥門和極低壓應用中的閥門尤其重要，在這些應用中，介質流不足以將球推向其下游閥座。

耳軸閥在低壓和高壓應用中均有效，并且比浮動球閥需要更少的扭矩來轉動。然而，管道系統設計者應注意，耳軸球設計通常比浮球設計更昂貴。

耳軸閥常見于以下行業：

• 化學
• 電氣
• 油和氣
• 管道
• 烴

在浮動球閥和耳軸球閥中，閥桿與外部環境之間的密封隨著時間的推移會受到最大程度的磨損，因此閥門填料是防止介質通過閥門逸出管道系統的關鍵組件。還建議管道系統設計人員選擇彈簧加載填料設計，以補償不可避免的磨損并防止閥桿密封泄漏。
